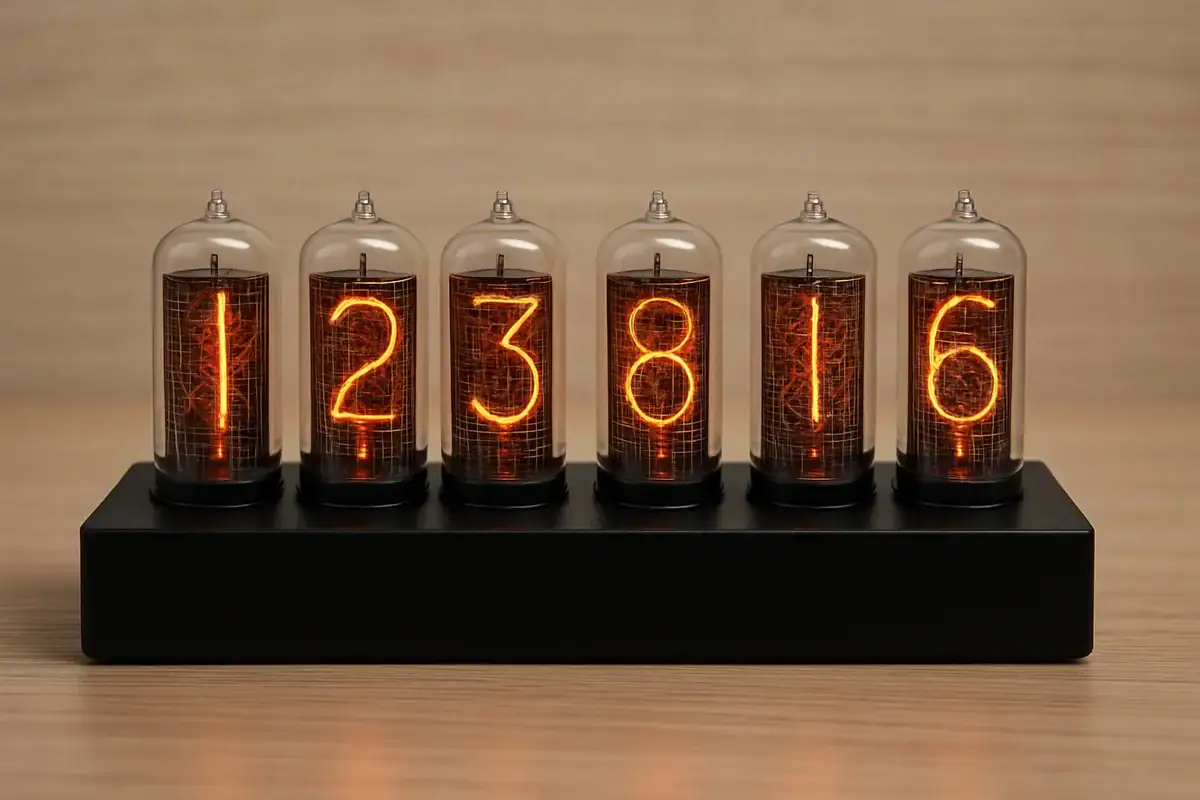

Um relógio Nixie funciona graças a tubos preenchidos com gás neon que se iluminam quando são percorridos por uma descarga elétrica. Cada dígito é formado por uma cátodo distinto que se acende sob o efeito da alta tensão. O resultado é um brilho alaranjado único que fascina tanto os entusiastas do retro como os amantes da ciência. Neste artigo, vamos descobrir o que é um relógio Nixie, o seu funcionamento, os seus usos modernos e os erros a evitar.
Contenus
afficher
O que é um relógio Nixie?

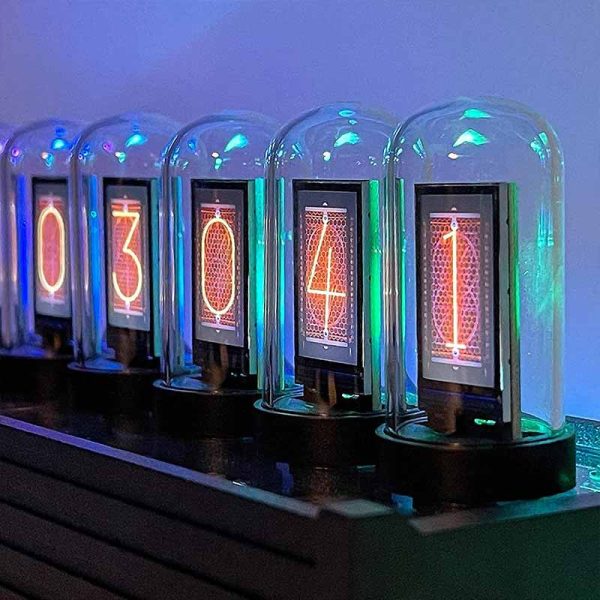

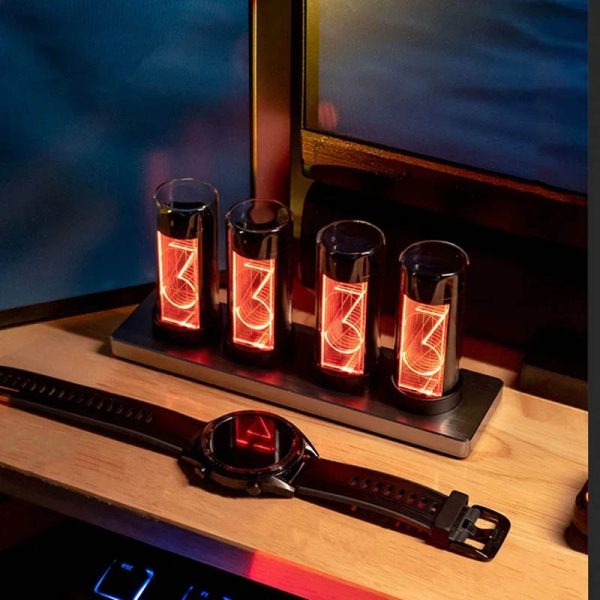

Relógio Digital Nixie
159,90 €
Choix des options
Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit

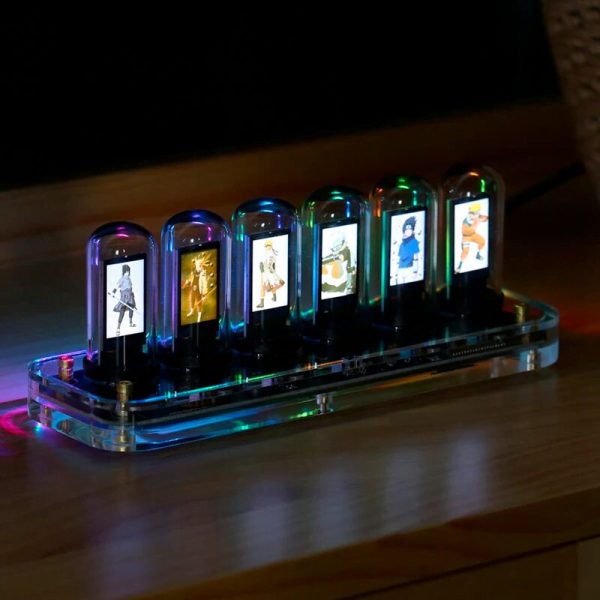

Relógio Nixie IPS Wi-Fi RGB personalizável
Plage de prix : 129,90 € à 139,90 €Definição e origem dos tubos Nixie
Os tubos Nixie nasceram na década de 1950 graças à empresa americana Burroughs Corporation. Na altura, eram utilizados como displays digitais para calculadoras, instrumentos científicos e primeiros computadores. Cada tubo contém várias cátodos metálicas em forma de dígitos (de 0 a 9), dispostas em camadas, mergulhadas numa atmosfera de gás neon. Quando um dígito é alimentado, ele se ilumina com um brilho alaranjado característico.
A palavra Nixie poderia vir do acrónimo Numeric Indicator eXperimental. Muito populares nas décadas de 1960-70, esses displays foram gradualmente substituídos por monitores LCD e LED, mais compactos e económicos.
Diferença entre tubo Nixie e LED/LCD modernos
Ao contrário dos ecrãs LED ou LCD, que se baseiam em semicondutores ou cristais líquidos, os tubos Nixie utilizam o princípio de ionização de um gás. Esta tecnologia confere-lhes uma profundidade visual única, pois cada dígito é uma verdadeira peça metálica iluminada, e não uma simples projeção luminosa.
- LED / LCD : compactos, muito duráveis, económicos em energia, mas com um efeito visual por vezes frio e impessoal.
- Nixie : estética acolhedora, estilo retro inimitável, mas mais frágeis, caros e consumidores de energia.
Em resumo, os tubos Nixie não podem competir com a tecnologia moderna em termos de praticidade, mas superam amplamente em charme visual e originalidade.
Porque os Nixie continuam a fascinar hoje em dia
Os relógios Nixie suscitam um entusiasmo crescente, não apenas entre os colecionadores de objetos vintage, mas também entre os amantes do design e da eletrónica. A sua raridade contribui para o seu valor: os tubos não são mais fabricados em massa desde o final do século XX, tornando-os objetos procurados.
O que fascina sobretudo é a sua capacidade de misturar tecnologia antiga e modernidade. Artesãos e entusiastas projetam hoje relógios Nixie conectados (sincronizados via GPS ou Internet), combinando estética retro e funcionalidades contemporâneas. Eles tornam-se assim peças de exceção que combinam história, arte e ciência.
Em uma palavra, um relógio Nixie é muito mais do que um simples display: é um objeto de curiosidade, um símbolo de nostalgia tecnológica e uma verdadeira obra decorativa que atravessa o tempo.
Princípio de funcionamento de um tubo Nixie
Estrutura interna: cátodos, ânodos e gás neon
Um tubo Nixie é um tubo a descarga gasosa, projetado de forma engenhosa. No interior, encontram-se:
- Um ânodo em forma de grelha metálica, geralmente transparente, que serve para atrair os eletrões.
- Vários cátodos metálicos em forma de dígitos (de 0 a 9), empilhados uns atrás dos outros. Cada dígito é uma peça distinta, cortada com precisão.
- Um gás neon (por vezes misturado com uma pequena quantidade de argônio ou mercúrio) a baixa pressão, que facilita a ionização e estabiliza a descarga elétrica.
Quando se olha para um tubo Nixie de frente, apenas o dígito ativado parece “flutuar” numa atmosfera luminosa, dando um efeito profundo e tridimensional que distingue esta tecnologia das exibições modernas.
O papel da alta tensão (cerca de 170V)
Para excitar o gás, é necessário aplicar uma tensão relativamente alta, geralmente em torno de 170 volts em corrente contínua. Ao contrário dos diodos LED que funcionam com apenas alguns volts, o Nixie exige esta alta tensão para iniciar a descarga elétrica dentro do tubo.
Quando uma cátodo em forma de dígito está conectada a esta tensão, os eletrões atravessam-na e colidem com os átomos de neon. Estes, ao mudarem de estado energético, liberam fotões, criando assim a luz visível. Este fenómeno é muito próximo do utilizado em tubos fluorescentes ou letreiros de neon.
O efeito luminoso: descarga elétrica e brilho alaranjado
É esta ionização controlada do gás que gera o brilho tão característico dos tubos Nixie. A cor laranja provém diretamente do espectro de emissão do neon, um gás nobre que emite naturalmente nesta tonalidade quando é excitado.
Cada dígito pode ser iluminado independentemente ao ativar sua cátodo específica. O restante do tubo permanece apagado, o que proporciona uma leitura nítida e precisa. Esta exibição, ao mesmo tempo científica e estética, é uma das principais razões pelas quais os relógios Nixie continuam a seduzir.
A notar: alguns tubos Nixie experimentais utilizaram outros gases ou ligas para modificar ligeiramente a cor da emissão, mas o neon alaranjado permaneceu a norma e a identidade visual destes tubos.
Como um relógio Nixie exibe a hora
A fiação e a seleção dos dígitos
Cada tubo Nixie contém dez cátodos metálicos correspondentes aos dígitos de 0 a 9. Quando uma cátodo é ativada, ela se ilumina e exibe o dígito correspondente. Para exibir a hora completa (por exemplo, 12:34), é geralmente necessário quatro a seis tubos dispostos lado a lado.
A pilotagem das cátodos requer circuitos de comutação de alta tensão, chamados de drivers. Nas primeiras gerações, utilizavam-se circuitos integrados específicos, como o 74141 (um decodificador BCD para Nixie). Hoje em dia, soluções modernas permitem adaptar a baixa tensão dos microcontroladores (5V ou 3,3V) à alta tensão exigida pelos tubos (cerca de 170V).
Dois modos de exibição são possíveis:
- Exibição direta: cada tubo é controlado individualmente pelo seu driver, o que exige muitas conexões.
- Multiplexação: os tubos são iluminados muito rapidamente uns após os outros (várias centenas de vezes por segundo). O olho humano percebe então uma iluminação contínua, o que permite reduzir o número de componentes e aumentar a vida útil dos tubos.
O papel dos microcontroladores modernos
Os relógios Nixie atuais são geralmente controlados por microcontroladores programáveis (Arduino, ESP32, PIC, STM32, etc.). Estes desempenham várias funções:
- Gestão da exibição: seleção dos dígitos a exibir com base na hora.
- Comutação rápida: pilotagem dos drivers de alta tensão, muitas vezes através de circuitos MOSFET ou registros de deslocamento.
- Animações visuais: efeitos de transição, como o “efeito de caça-níqueis” (rolagem rápida dos dígitos antes da estabilização), que permite tanto um efeito estético quanto evitar a marcação das cátodos.
- Funcionalidades avançadas: gestão de uma retroiluminação LED, adição de alarmes, sensores de temperatura, ou ainda ajuste automático de luminosidade de acordo com o ambiente.
Em outras palavras, o microcontrolador atua como o cérebro do relógio, traduzindo a hora em sinais elétricos compreensíveis pelos tubos Nixie.
Sincronização da hora (oscilador, RTC, GPS, Internet)
Um relógio Nixie não se limita a iluminar dígitos: deve também garantir uma precisão temporal. Vários sistemas existem:
- Oscilador quartz: integrado ao microcontrolador, fornece uma base de tempo fiável, mas pode desviar-se alguns segundos por dia.
- RTC (Real Time Clock): um relógio de tempo real dedicado, alimentado por bateria, mantém a hora exata mesmo quando o relógio está desligado.
- Módulo GPS: capta a hora universal a partir de satélites, garantindo uma precisão absoluta.
- Sincronização NTP: os modelos conectados à Internet utilizam o protocolo NTP (Network Time Protocol) para se ajustarem automaticamente.
Graças a estas tecnologias, um relógio Nixie moderno pode ser tão preciso como um relógio atómico sincronizado, enquanto mantém a sua estética retro inimitável.
Aplicações e usos atuais
Choix des options
Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit

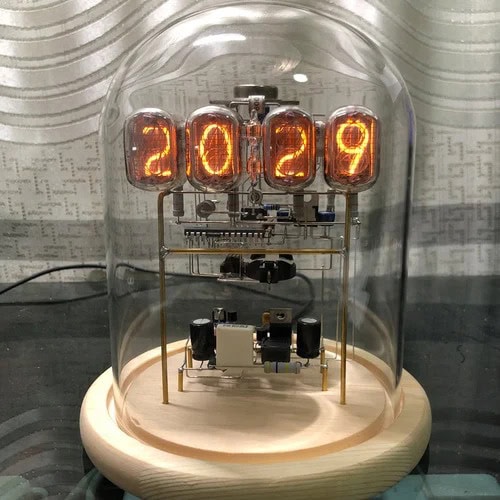

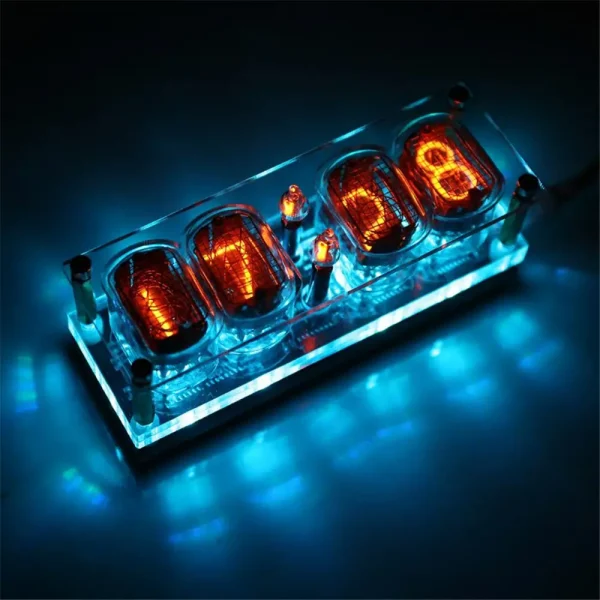

Kit de Relógio Nixie
Plage de prix : 119,00 € à 129,90 €

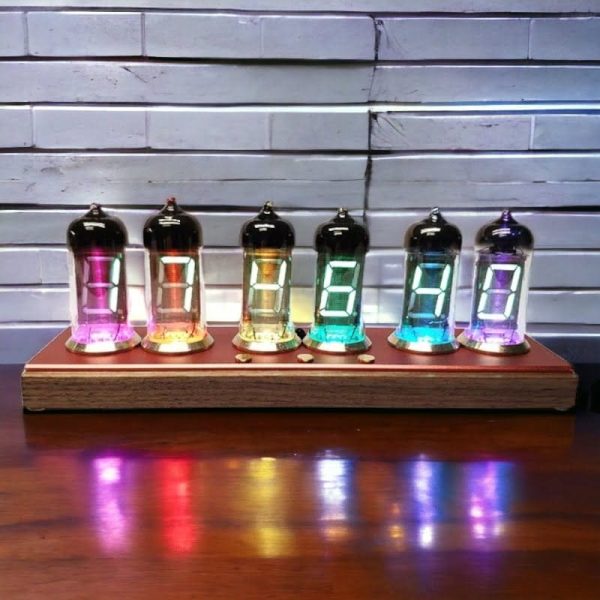

Relógio de Ampola Nixie
199,90 €Objetos decorativos e tendência retro
Os relógios Nixie não são apenas dispositivos técnicos: tornaram-se verdadeiros objetos de arte e decoração. O seu design retro integra-se perfeitamente em interiores de estilo industrial, vintage ou high-tech. Numa escritório, acrescentam um toque elegante e original; numa sala de estar, tornam-se uma peça central que imediatamente chama a atenção.
O seu lado nostálgico e futurista ao mesmo tempo torna-os um acessório procurado por entusiastas de design, mas também por amantes da cultura steampunk ou de objetos de coleção raros. Algumas marcas oferecem até edições limitadas onde cada relógio é numerado, o que reforça o seu caráter único e prestigiado.
Relógios personalizados e DIY
O movimento Faça Você Mesmo deu uma nova vida aos tubos Nixie. Muitos entusiastas aventuram-se na fabricação de relógios personalizados, a partir de kits eletrônicos ou de circuitos programáveis (Arduino, Raspberry Pi, etc.).
Estes projetos oferecem uma grande liberdade de personalização:
- Escolha do caso: madeira maciça, alumínio escovado, vidro acrílico, impressão 3D.
- Adição de animações visuais: rolagem dos dígitos, efeitos de transição tipo “slot machine”.
- Integração de iluminações LED sob os tubos para variar a atmosfera (azul, violeta, verde, multicolorido).
- Funcionalidades avançadas: alarme, termómetro integrado, sensor de luminosidade, ligação Wi-Fi.
Construir um relógio Nixie por conta própria é também uma forma de aprender a eletrónica aplicada, desenvolver competências técnicas e criar um objeto único, com um valor sentimental e estético elevado.
Utilização em pedagogia e eletrónica
Os tubos Nixie mantêm também um papel no domínio pedagógico. Muitas escolas de engenharia e clubes de eletrónica utilizam-nos para:
- Explicar o princípio das descargas elétricas nos gases.
- Ilustrar o funcionamento das cátodos e ânodos num sistema eletrônico.
- Abordar as noções de alta tensão, de comutação e de multiplexação.
Além do seu aspecto científico, os relógios Nixie servem como ferramentas de experimentação na concepção de circuitos impressos, programação de microcontroladores e integração de módulos modernos (Wi-Fi, GPS, RTC).
Tabela comparativa: relógio Nixie vs outros relógios
| Type d’horloge | Technologie | Avantages | Inconvénients | Prix moyen |
|---|---|---|---|---|
| Horloge Nixie | Tubes néon à cathodes | Design unique, rétro, valeur décorative | Fragile, consomme plus, prix élevé | 200-600 € |
| Horloge LED | Diodes électroluminescentes | Économique, durable, très visible | Esthétique plus banale | 20-80 € |
| Horloge mécanique | Engrenages et ressorts | Authenticité, pas d’électricité | Entretien nécessaire, précision moindre | 50-500 € |
| Horloge connectée | Modules électroniques + Internet | Précision parfaite, nombreuses fonctions | Esthétique souvent standardisée | 50-200 € |
Casos práticos e conselhos de especialista
Construir o seu próprio relógio Nixie em kit
Existem muitos kits eletrônicos que permitem montar um relógio Nixie por si mesmo. Uma experiência ideal para entusiastas de eletrónica e bricolage.
Onde comprar tubos Nixie hoje em dia?
Os tubos Nixie não são mais fabricados em massa. Encontram-se principalmente em sites especializados, plataformas como eBay ou em lojas especializadas como nós!
Conselhos para a manutenção e durabilidade
Para prolongar a vida útil de um relógio Nixie, evite deixá-lo ligado constantemente e utilize um modo económico (desligamento noturno ou animação alternada dos dígitos).
FAQ sobre os relógios Nixie
Os tubos Nixie ainda são fabricados?
A produção cessou na década de 1990, mas ainda se encontram stocks antigos e algumas reproduções modernas.
Qual é a vida útil de um tubo Nixie?
Um tubo bem utilizado pode durar entre 5 000 e 20 000 horas, dependendo das condições.
Pode-se substituir um tubo Nixie avariado?
Sim, mas as peças são raras e por vezes dispendiosas. É necessário prever um orçamento para eventuais substituições.
Porque os relógios Nixie são tão caros?
O seu preço é explicado pela raridade dos tubos, a sua complexidade técnica e o seu valor decorativo.
Conclusão
Os relógios Nixie estão na intersecção da ciência e da arte retro. O seu princípio assenta numa tecnologia antiga, mas sempre fascinante: a ionização do neon sob alta tensão. Seja pela sua estética única, o seu valor pedagógico ou pelo seu charme vintage, continuam a seduzir colecionadores e entusiastas de eletrónica.
