Um motor Stirling é uma máquina térmica capaz de transformar calor em energia mecânica graças a um ciclo fechado de gás. A sua particularidade? Funciona com quase qualquer fonte de calor, seja ela energia solar, biomassa ou combustão tradicional.
Contenus
afficher
Neste artigo, vamos explicar como funciona, descobrir os seus diferentes tipos, as suas vantagens e limitações, mas também as suas aplicações concretas e as erros a evitar para compreender bem o seu potencial.
O que é um motor Stirling?
Motor Stirling em Madeira
79,90 €
Choix des options
Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit
Definição simples e princípio básico
O motor Stirling, inventado em 1816 pelo engenheiro escocês Robert Stirling, é um motor térmico que funciona segundo um princípio claro: um gás encerrado num cilindro expande-se quando é aquecido e contrai-se quando é arrefecido. Esta alternância provoca o movimento de um pistão e permite produzir energia mecânica utilizável.
Ao contrário dos motores de explosão (como os dos automóveis), o Stirling não realiza combustão dentro do seu cilindro. É um motor fechado e hermético, onde o gás de trabalho permanece preso durante todo o seu funcionamento. Isso confere-lhe uma grande longevidade e uma relativa simplicidade de manutenção.
Um motor de combustão externa: a diferença em relação aos motores clássicos
A particularidade do motor Stirling reside no seu modo de aquecimento. É um motor de combustão externa: o calor é produzido fora do cilindro, e depois transmitido ao gás através das paredes e dos trocadores de calor. Em outras palavras, a fonte de energia não precisa ser queimada dentro da máquina, o que abre a porta a uma grande variedade de fontes:
- Fontes de energia fóssil: lenha, carvão, gás, petróleo.
- Fontes de energia renováveis: energia solar concentrada, biomassa, geotermia.
- Fontes atípicas: calor perdido de um processo industrial, calor nuclear.
Este caráter universal é uma das grandes vantagens do motor Stirling: enquanto houver uma diferença de temperatura entre uma fonte quente e uma fonte fria, ele pode funcionar.
Os principais componentes (pistão, cilindro, trocadores de calor, gás de trabalho)
Para compreender bem o seu funcionamento, é essencial conhecer os seus elementos constitutivos:
- Pistão do motor: converte a pressão do gás em movimento mecânico (geralmente linear ou rotativo).
- Pistão deslocador (em alguns modelos): desloca o gás entre a zona quente e a zona fria do cilindro.
- Cilindro: contém o gás de trabalho e guia o movimento dos pistões.
- Trocadores de calor: asseguram a transferência de energia entre a fonte quente, o gás e a fonte fria.
- Regenerador (em alguns motores avançados): uma espécie de esponja térmica que armazena temporariamente o calor e melhora a eficiência global.
- Gás de trabalho: ar, hélio ou hidrogênio. O hélio e o hidrogênio são preferidos na indústria pela sua condutividade térmica superior, embora o ar permaneça comum nos motores educativos ou experimentais.
Esses elementos interagem num ciclo fechado, permitindo que o motor Stirling funcione sem interrupção enquanto disponha de uma fonte de calor e de um resfriamento suficiente.
Os diferentes tipos de motores Stirling

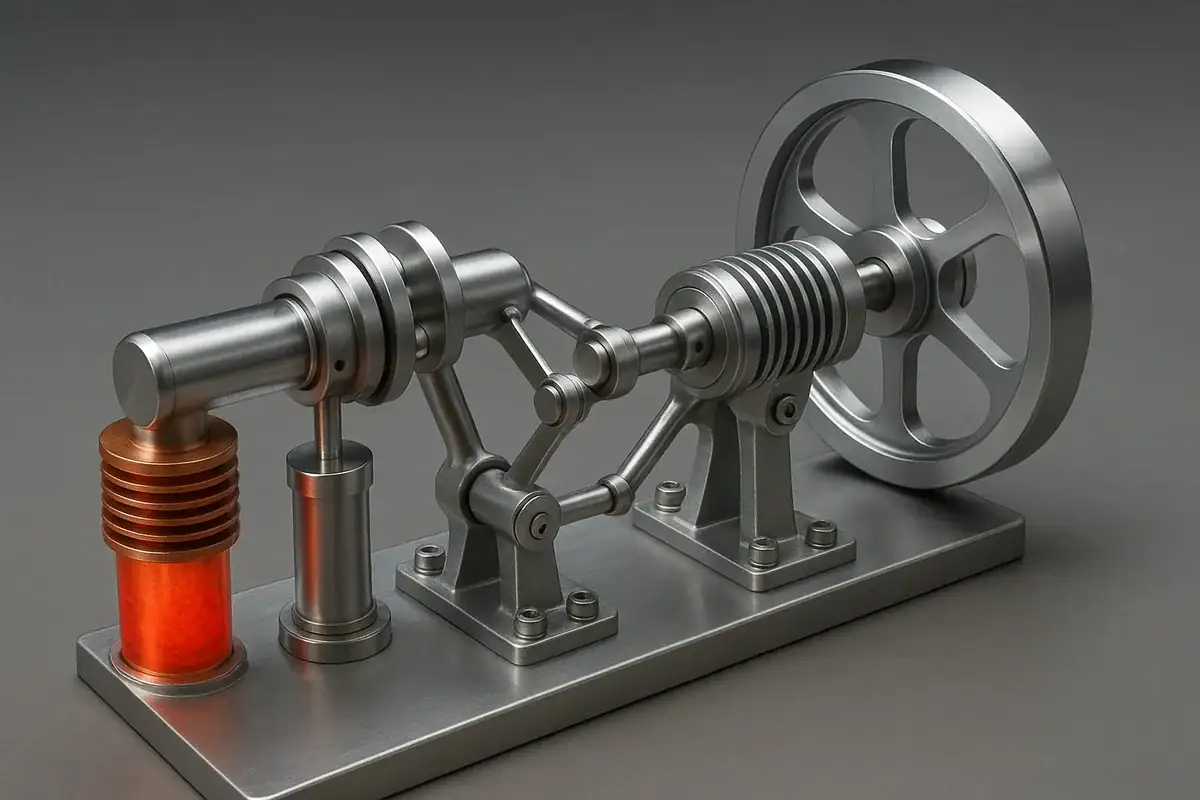

Motor Stirling alpha
O modelo alpha é constituído por dois pistões distintos, cada um no seu próprio cilindro: um está colocado do lado quente, o outro do lado frio. Os pistões funcionam em oposição e transmitem o seu movimento através de um virabrequim. Este tipo é o mais eficiente em termos de potência e rendimento, mas exige um design robusto capaz de resistir a fortes tensões térmicas.
É encontrado em aplicações industriais, na produção de eletricidade e em alguns projetos de propulsão experimental.
Motor Stirling beta
O modelo beta possui um pistão motor e um deslocador reunidos num único cilindro. O deslocador faz circular o gás entre as zonas quente e fria, enquanto o pistão transforma as variações de pressão em energia mecânica. Menos eficiente que o tipo alpha, tem a vantagem de ser mais compacto e mais simples de fabricar.
É utilizado principalmente em prototótipos, sistemas de cogeração doméstica e alguns projetos de investigação.
Motor Stirling gamma
O modelo gamma é semelhante ao beta, mas com dois cilindros distintos: um para o pistão motor, o outro para o deslocador. O design é mais simples e menos dispendioso, mas a eficiência permanece inferior aos modelos alpha e beta. O seu principal interesse reside na sua facilidade de compreensão, o que o torna uma escolha ideal para o ensino e demonstrações pedagógicas.
Comparação visual e técnica
| Type | Structure | Performance | Avantages | Limites | Usage courant |
|---|---|---|---|---|---|
| Alpha | Deux pistons séparés (chaud et froid) | Élevée | Rendement élevé, puissance importante | Conception complexe, forte contrainte thermique | Industrie, production d’énergie |
| Bêta | Piston + déplaceur dans un seul cylindre | Moyenne | Compact, simple, fiable | Rendement inférieur à l’alpha | Prototypes, cogénération, recherche |
| Gamma | Piston et déplaceur séparés dans deux cylindres | Faible | Facile à construire, pédagogique | Puissance et rendement limités | Éducation, démonstrations |
Vantagens e limitações do motor Stirling
Vantagens: eficiência, silêncio, versatilidade
- Elevada eficiência: graças ao seu ciclo termodinâmico próximo do ciclo de Carnot, o motor Stirling pode alcançar eficiências teóricas de 30 a 40 %, superiores às dos motores de combustão interna.
- Silêncio de funcionamento: não há explosões internas nem vibrações violentas. O motor Stirling é, portanto, extremamente silencioso, uma grande vantagem em aplicações como submarinos ou sistemas domésticos.
- Versatilidade energética: pode funcionar com quase todas as fontes de calor – energias fósseis, biomassa, energia solar, calor industrial residual – tornando-se uma tecnologia muito flexível.
- Longevidade: o gás permanece confinado dentro do motor, limitando o desgaste e reduzindo os riscos de corrosão ou sujidade.
- Emissões reduzidas: uma vez que a combustão ocorre fora e pode ser perfeitamente controlada, o motor Stirling gera muito menos poluentes que um motor de explosão clássico.
Limitações: custo, complexidade, velocidade de arranque
- Custo elevado de fabricação: os materiais devem suportar altas tensões térmicas (metais resistentes ao calor, sistemas de vedação complexos), o que eleva o preço.
- Complexidade mecânica: a sua conceção exige uma grande precisão de engenharia, e a manutenção é mais delicada do que para um motor elétrico.
- Arranque lento: o motor deve primeiro atingir uma temperatura estável antes de fornecer a sua plena potência, o que o torna pouco adequado para usos que requerem arranques rápidos (ex. automóvel).
- Poder específico limitado: apesar da sua eficiência global, a densidade de potência permanece inferior à dos motores de combustão interna.
Tabela comparativa: motor Stirling vs motores de combustão interna vs motor elétrico
| Critère | Moteur Stirling | Moteur à combustion interne | Moteur électrique |
|---|---|---|---|
| Source d’énergie | Toutes sources thermiques (solaire, biomasse, chaleur perdue...) | Essence, diesel, gaz | Électricité (réseau, batteries, renouvelables) |
| Rendement | Élevé (jusqu’à 40 % en théorie) | Moyen (25–30 % en pratique) | Très élevé (80–90 %) |
| Entretien | Complexe, nécessite des pièces de précision | Fréquent (vidanges, filtres, usure mécanique) | Très faible, peu de pièces mobiles |
| Bruit | Très silencieux | Bruyant (explosions internes) | Silencieux |
| Coût | Élevé (matériaux spéciaux, conception complexe) | Relativement bas (technologie mature) | Variable (coût des batteries élevé) |
| Applications idéales | Cogénération, énergies renouvelables, sous-marins | Transport, automobile, machines industrielles | Mobilité électrique, électroménager, automatisation |
Aplicações concretas e casos práticos
Produção de eletricidade com energias renováveis
O motor Stirling é utilizado em centrais solares de concentração, onde espelhos focalizam a luz para aquecer um ponto específico. A energia térmica obtida alimenta o motor, que a converte em eletricidade limpa. Também é encontrado em sistemas de biomassa e de cogeração doméstica, permitindo produzir simultaneamente calor e eletricidade. A sua capacidade de valorizar o calor residual torna-o uma ferramenta promissora para otimizar a eficiência energética.
Aplicações marinhas e submarinas (submarinos, barcos)
No domínio naval, o motor Stirling atrai pela sua silêncio e pela sua baixa assinatura térmica. Ele foi integrado em alguns submarinos militares suecos (classe Gotland), permitindo permanecer submerso por longos períodos sem ser detetado. Para os navios especializados ou científicos, a sua capacidade de utilizar diferentes fontes de calor representa uma vantagem estratégica em condições extremas.
Uso doméstico e experimental (aquecimento, demonstrações científicas)
Em pequena escala, o motor Stirling é utilizado em sistemas de micro-cogeração doméstica, produzindo eletricidade enquanto aquece uma habitação. Nas escolas, laboratórios e museus científicos, constitui uma excelente ferramenta pedagógica para ilustrar os princípios da termodinâmica. Modelos em miniatura, muitas vezes alimentados por uma simples vela, permitem demonstrar estes princípios de forma lúdica.
Casos práticos: exemplos de utilização bem-sucedida na indústria e na investigação
- Setor espacial: a NASA estudou geradores Stirling para alimentar sondas espaciais com o calor gerado por fontes radioativas (geradores Stirling de isótopo).
- Indústria energética: projetos piloto de centrais solares híbridas associando motores Stirling e armazenamento térmico.
- Investigação e ensino: experimentações universitárias sobre cogeração e valorização de calor perdido.
- Kits educativos: motores em miniatura utilizados para aprender física aplicada e iniciar os estudantes na conversão de energia.
Dicas de especialista para compreender e utilizar bem um motor Stirling
Como escolher o tipo certo de motor conforme o uso
A escolha do motor depende dos seus objetivos:
- Ensino e divulgação: o modelo gamma, simples e visual, é ideal.
- Investigação e experimentação: o modelo bêta oferece um bom compromisso entre simplicidade e eficácia.
- Aplicações industriais ou energéticas: o modelo alpha, mais complexo, mas de alta eficiência, é o mais adequado.
Parâmetros chave a monitorizar (temperatura, manutenção, eficiência)
Para garantir a performance de um motor Stirling, é essencial:
- Manter uma diferença de temperatura significativa entre a fonte quente e a fonte fria.
- Monitorizar a qualidade dos trocadores de calor, pois influenciam diretamente a eficiência.
- Controlar o estado do gás de trabalho (pureza, pressão) para evitar perdas de eficácia.
- Realizar uma manutenção regular dos pistões, vedações e sistemas de regeneração.
Recursos para ir mais longe (kits pedagógicos, projetos DIY, fontes científicas)
Para aqueles que desejam aprofundar o assunto, existem várias direções a seguir:
Aplicações práticas: acompanhar as iniciativas em cogeração doméstica ou em energia solar de concentração para ver as evoluções concretas.
Kits DIY: disponíveis online, permitem construir um motor Stirling em miniatura com materiais simples.
Projetos universitários: várias publicações científicas exploram as melhorias possíveis (novos regeneradores, materiais avançados).
Erros a evitar
Confundir motor Stirling e motor a vapor
Ao contrário do motor a vapor, o Stirling não consome fluido externo. O gás permanece confinado no cilindro.
Subestimar as tensões térmicas
Os materiais devem resistir a temperaturas extremas. Um mau design reduz drasticamente a vida útil do motor.
Pensar que a eficiência é ilimitada
Embora eficaz, o Stirling não ultrapassa as limitações impostas pela termodinâmica. Não pode alcançar 100 % de eficiência.
FAQ sobre o motor Stirling
O motor Stirling pode substituir um motor de carro?
Em teoria sim, mas na prática não. A sua lentidão de arranque e o seu volume limitam o seu uso automóvel.
Qual é a eficiência real de um motor Stirling?
Ele pode atingir 30 a 40 % em condições ideais, próximo da eficiência teórica de Carnot.
Um motor Stirling funciona com qualquer fonte de calor?
Sim, desde que haja uma diferença de temperatura suficiente entre a fonte quente e a fonte fria.
É possível construir um motor Stirling por conta própria?
Sim, existem modelos reduzidos. Eles são populares para o aprendizado de física e projetos DIY.
Conclusão
O motor Stirling ilustra maravilhosamente a potência da termodinâmica aplicada. Embora os seus usos ainda sejam limitados, as suas aplicações em energias renováveis, em investigação e em pedagogia tornam-no particularmente promissor. Compreender melhor o seu funcionamento, as suas forças e fraquezas é vislumbrar o papel que pode desempenhar no futuro energético.
